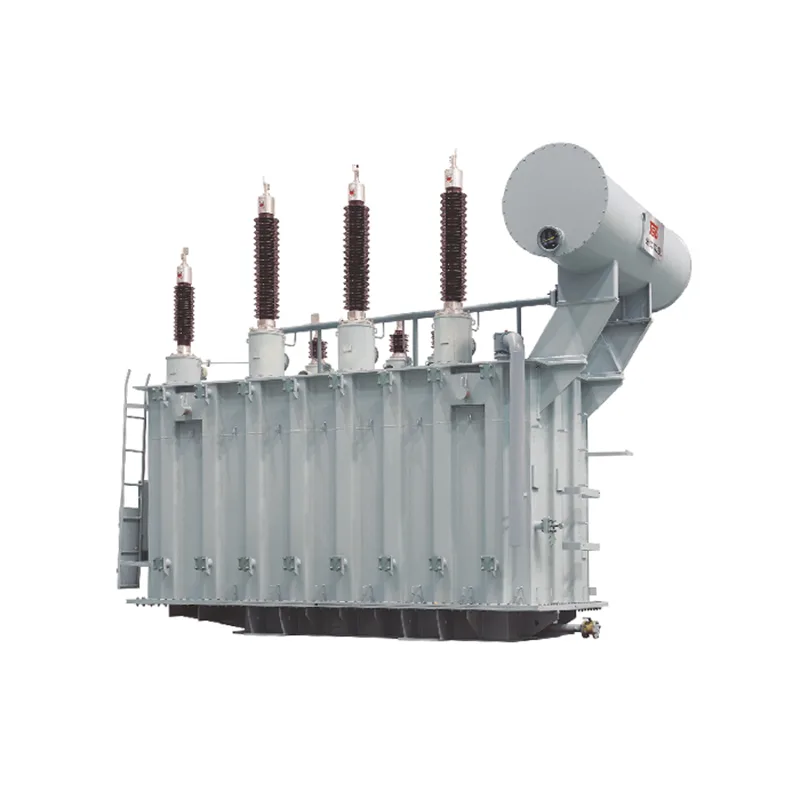

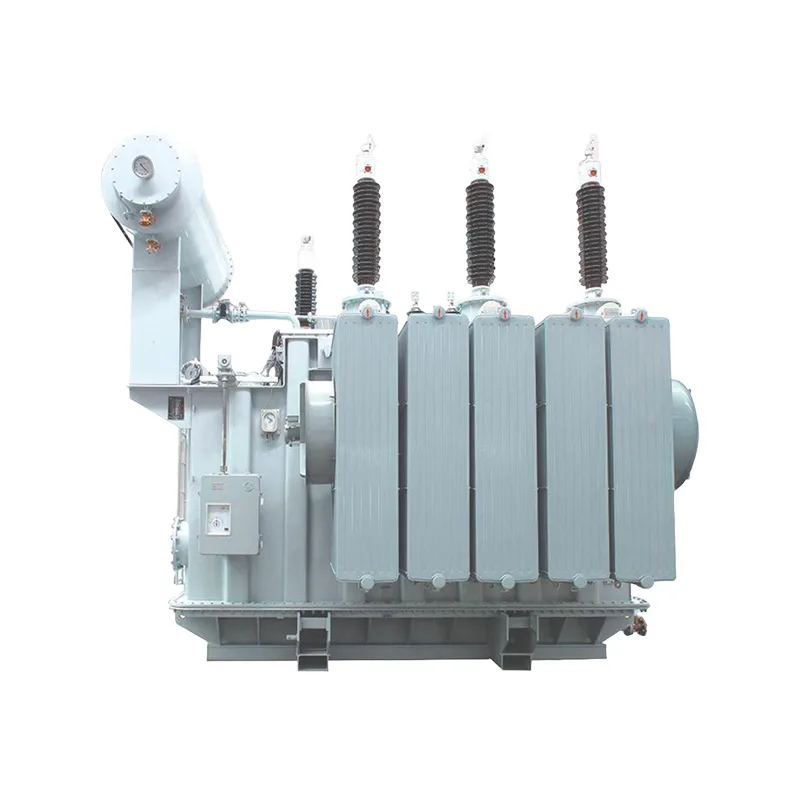

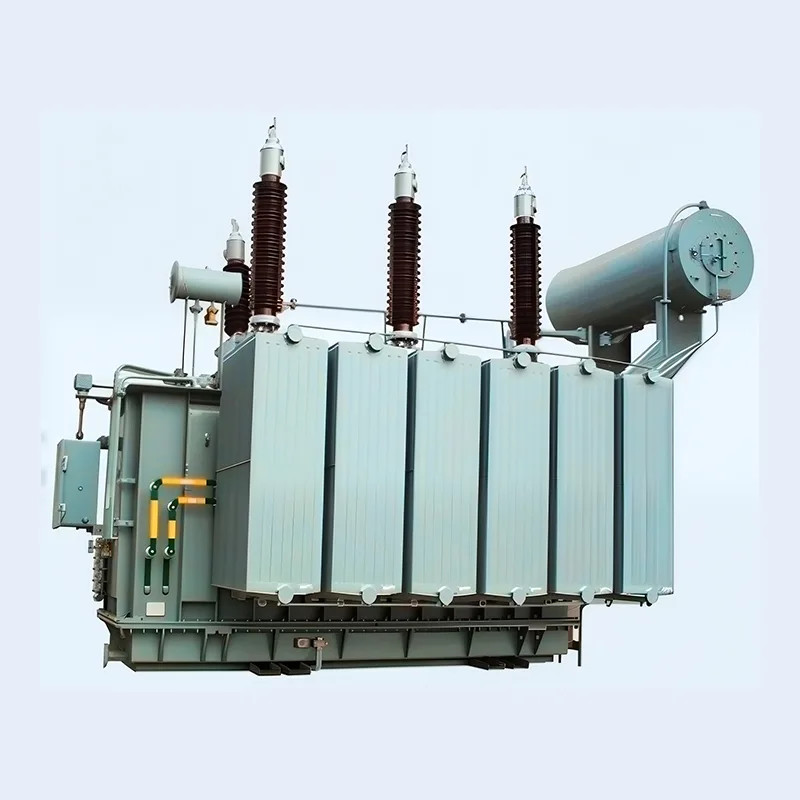

110KV Yağlı Güc Transformatoru

Dahu Electric, Çində 110KV Yağlı Güc Transformatorlarının peşəkar istehsalçısı və təchizatçısıdır. Bu məhsul yüksək dayanıqlı, sərfəli və performans baxımından etibarlıdır və elektrik stansiyaları, yarımstansiyalar, eləcə də iri sənaye, dağ-mədən və neft-kimya müəssisələri üçün uyğundur.

Sorğu göndərin

Məhsul təsviri

Məhsul Təfərrüatları

1. Yüksək təzyiq transformatoru, Yapon Toshiba analiz proqramından və şirkətimizin unikal hesablama və qiymətləndirmə prosedurlarından istifadə edin. Məhsulun performansını təmin etmək üçün biz 110KV Yağlı Güc Transformatorunun nüvəsini, bobinini, maşının gövdəsini, qurğuşun məftilini, yağ çənini və maşının digər hissələrini dizayn və sınaqdan keçiririk.

2. Məhsulumuz SSZ11-40000/110 qısaqapanma daşıma qabiliyyətindən və Milli Transformator Keyfiyyətinə Nəzarət və Təftiş Mərkəzinin bütün müntəzəm tip testlərindən keçmişdir.

3. Bu məhsul sabitlik, qənaətcillik, etibarlılıq və ətraf mühitin mühafizəsi xüsusiyyətlərinə malikdir və elektrik stansiyaları, yarımstansiyalar və iri sənaye, dağ-mədən və neft-kimya müəssisələri üçün uyğundur.

Məhsulun Üstünlükləri

1, Tam möhürlənmiş və izolyasiya edilmiş quruluş insanın təhlükəsizliyinə zəmanət verə bilər.

2, Şəbəkə itkisini və əməliyyat xərclərini azaltmaq üçün iqtisadi və səmərəli.

3、110KV Yağlı Güc Transformatoru yalnız üzük şəbəkəsi üçün deyil, həm də terminal üçün istifadə olunur.

4、Aşağı itki, aşağı səs-küy, üstün performans.

5, Aşağı temperatur, həddindən artıq yükləmə qabiliyyəti.

6、Transformator xüsusi quruluşa malikdir və onun üstün üstünlükləri yüksək keyfiyyətdir.

Texniki Parametr

NVTC ilə 6300kVA~120000kVA ikidolaqlı transformator

Nominal tutum (kVA)	Nominal gərginlik və tıqqıltı diapazonu			Vektor qrup	No-loa pis cərəyan (%)	Empedans gərginliyi (%)	Yüksüz itkilər (kVt)	Yük itkiləri haqqında (kVt)
Nominal tutum (kVA)	Yüksək səsvermə	Vurma diapazonu	Aşağı gərginlik	Vektor qrup	No-loa pis cərəyan (%)	Empedans gərginliyi (%)	Yüksüz itkilər (kVt)	Yük itkiləri haqqında (kVt)
6300	110,121	*2x2,5%	6.3,6.6, 10.5,11	YNd11	0.77	10.5	9.3	36
8000					0.77		11.2	45
10000					0.72		13.2	53
12500					0.72		15.6	63
16000					0.67		18.8	77
20000					0.67		22	93
25000					0.62		26	110
31500					0.6		30.8	133
40000					0.56		36.8	156
50000					0.52		44	194
63000					0.48		52	234
75000					0.42		59	278
90000					0.38	12-14	68	320
120000					0.34	12-14	84.8	397

NVTC ilə 6300kVA~100000kVA üçdolaqlı transformator

Qiymətləndirildi tutumu (kVA)	Nominal gərginlik və tıqqıltı diapazonu			Vektor grOA	No-lond curret (%)	Empedans gərginliyi (%)		Yüksüz itkilər (kVt)	Yükdə itkilər (kVt)
Qiymətləndirildi tutumu (kVA)	Yüksək gərginlik	Orta gərginlik	Aşağı gərginlik	Vektor grOA	No-lond curret (%)	Qalxın	Aşağı addımlayın	Yüksüz itkilər (kVt)	Yükdə itkilər (kVt)
6300	110=2* 2,5%,121 *2x2,5%	35,38.5	6.3,6.6, 10.5,11	YNyn0d11	0.82	HV-MV: 17.5-18.5 HV-LV:10.5 MV~LV:6.5	HV-MV:10.5 HV-LV: 17.5-18.5 MV-LV: 6.5	11.2	47.0
8000					0.78			13.2	56.0
10000					0.74			15.8	66.0
12500					0.70			18.4	78.0
16000					0.66			22.4	95.0
20000					0.65			26.4	112.0
25000					0.6			30.8	133.0
31500					0.6			36.8	157.0
40000					0.55			43.6	189.0
50000					0.55			52.0	225.0
63000					0.50			61.6	270.0
75000					0.50			70.2	307.7
80000					0.50			73.7	323.0
100000					0.50			87.1	381.8

OLTC ilə 6300kVA~100000kVA ikidolaqlı transformator

Qiymətləndirildi tutumu (kVA)	Nominal Gərginlik və tıqqıltı diapazonu			Vektor qrup	Yoxdur cari (%)	Empedans səsi (%)	İtkisiz itkilər (kVt)		Yük itkiləri haqqında (kVt)
	Highveitage	Vurma diapazonu	Aşağı gərginlik 0
6300	110	*8x 1,25%	6.3,6.6, 10.5.11	YNd11	0.8	10.5	10		36
8000					0.8		12		45
10000					0.74		14.2		53
12500					0.74		16.8		63
16000					0.69		20.2		77
20000					0.69		24		93
25000					0.64		28.4		110
31500					0.64		33.8		133
40000					0.58		40.4		156
50000					0.58		47.8		194
63000					0.52		56.8		234

75000
					0.63			64.7	266.7
80000					0.63			67.9	297.9
100000					0.63			80.3	330.9

OLTC ilə 6300kVA~100000kVA üçdolaqlı transformator

Qiymətləndirildi tutumu (kVA)	Nominal gərginlik və tıqqıltı diapazonu			Vektor qrup.p	Yüksüz cari (%)	Empedans gərginliyi (%)	Yüksüz itkilər (kVt)	Yükdə itkilər (kVt)
Qiymətləndirildi tutumu (kVA)	Highvcitage	Orta gərginlik	Aşağı valt	Vektor qrup.p	Yüksüz cari (%)	Empedans gərginliyi (%)	Yüksüz itkilər (kVt)	Yükdə itkilər (kVt)
6300	110±8x 12,5%	35,37.38.5	6.3,6.6, 10.5.11	YNyn0d11	0.95	HV-MV:10.5 HV-LV:17.5~18.5 MV-LV: 6.5	12.0	47
8000					0.95		14.4	56
10000					0.89		17.1	66
12500					0.89		20.2	78
16000					0.84		24.2	95
20000					0.84		28.6	112
25000					0.78		33.8	133
31500					0.78		40.2	157
40000					0.73		48.2	189
50000					0.73		56.9	225
63000					0.67		67.7	270
75000					0.84		77.2	307.7
80000					0.84		81.0	323
100000					0.84		95.7	381.8
