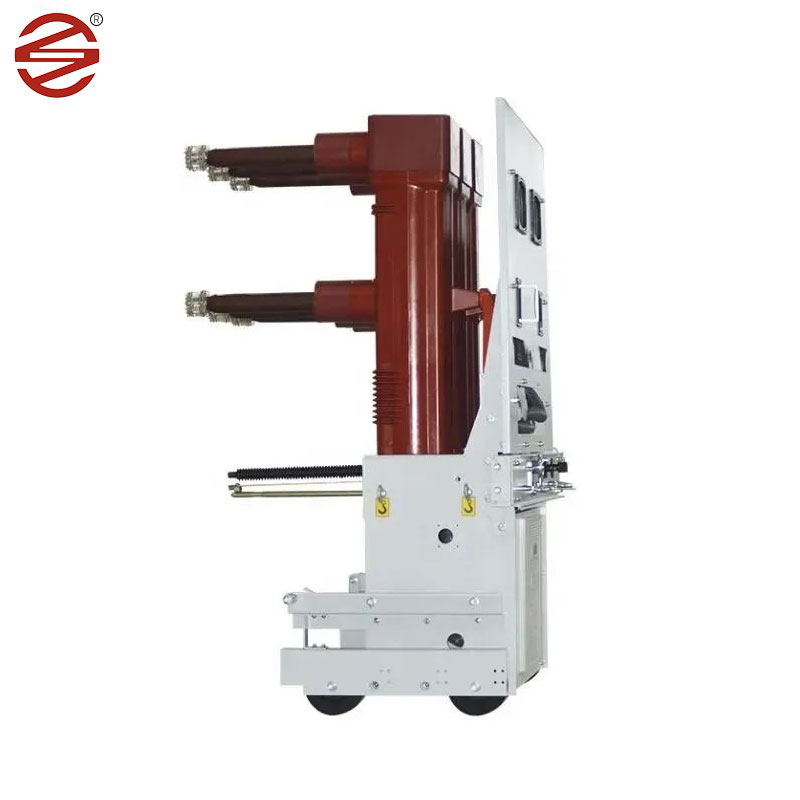

40.5kv vakuum dövrə qırıcısı

Dahu Electric tərəfindən istehsal olunan 40.5KV vakuum dövrə açarı, 40.5 kv sistemi üç fazalı AC 50hz üçün uygundur. Bu sənaye və mədən müəssisələri, elektrik stansiyaları və yarımstansiyalar üçün istifadə edilə bilər, yükləmə cərəyanını dəyişdirin, cərəyan cərəyan cərəyanları və tez-tez işləmə halları üçün uyğundur. Bu dövrə açarı, dövrə açarının dərinliyini effektiv şəkildə azaltan tənzimləmə quruluşunu yuxarı və aşağı qəbul edir. Və kompozit izolyasiya quruluşunu, üç mərhələli qövsün söndürmə kamerası və üç müstəqil epoksi qatran izolyasiya mərmi ilə ayrıldı.

Sorğu göndərin

Məhsul təsviri

Kompozit izolyasiya quruluşundan istifadə etdikdən sonra, 40.5KV vakuum dövrə açarı, normal iş şəraitində hava məsafəsi və sürünən məsafənin tələblərinə cavab verir və dövrə qıran döngənin həcmini effektiv şəkildə azaldır, bu mərhələ cəmi 300 mm olan dinamik və statik keçirici əlaqə Əsas dövrə elektrik bağlantıları yüksək etibarlılıqla bütün sabit əlaqələrdir.

Məhsul təfərrüatları

Modul mexanizm

Modul mexanizm dizaynı, yüksək standart bir quruluş;

Mexanizmi toplaşmaq / sökmək və saxlamaq asandır;

Az sayda hissə ilə yüksək etibarlılıq

İnteqrasiya edilmiş şarj sapı, işləməyi rahat və asan edir

Qazan növü dirəyi

Ətraf mühitin yüngül izolyasiya materialı, PA66 yüngül, yüksək dielektrik performans təmin edir;

Məhsulun həyat dövründən sonra təkrar emal edilə bilən və asan bir şəkildə atılması;

Səmərəli və etibarlıdır;

Vakuum dövrə qırıcısı

IEC və GB standartlarının tələblərinə tam cavab verir;

Tamaşamı tamamlamaq, səhv olmayanların qarşısını almaq və istismarda təhlükəsizliyi təmin etmək;

Modul dizayn, qısaldılmış çatdırılma müddəti;

Kiçik Açılış Reysi və Əla performans;

Performans üstünlüyü

Məhsul, bistable daimi maqnit əməliyyat mexanizmi ilə təchiz olunmuş mexanizm, daimi maqnitlə birlikdə daimi maqnitlə təchiz olunmuşdur, buna görə də, açarın işləməsi, mexaniki hissələrin sayı ilə müqayisədə, mexaniki ötürmə zənciri qısaldılmışdır, mexanik həyatın yaxşılaşdırılması üçün mexaniki həyatın artırılması üçün qısaldılmışdır.

Əsas texniki xüsusiyyət

layihə		vahidi	Parametr
Qiymətləndirilmiş gərginlik		kv	40.5
Reytinqli cərəyan		A	1250		1600	2000,2500
Qısamüddətli Qısa Dövrə qırılma cərəyanı		bu	25	31.5	25	31.5
Dinamik sabit cərəyan (zirvə dəyəri)		bu	63	80	63	80
4S termal sabit cərəyan		bu	25	31.5	25	31.5
Qısamüddətli dövrdə hazırlanan (zirvə dəyəri)		bu	63	80	63	80
Qısamüddətli qısa dövrə cərəyanının qırılması		Vaxt	20
Əməliyyat ardıcıllığı			O-0.3 s-co-180 s-co
Qiymətləndirilmiş izolyasiya səviyyə	1min güc tezliyi gərginliyə dözmək	kv	95
	Yıldırım impulsu gərginliyə dözmək (zirvə dəyəri)		185
Mexaniki həyat		Vaxt	10000
Subay kondansatör bankının açılması və cari qiymətləndirilib		A	630
Arxa-arxa kondansatör bank cərəyanını qiymətləndirdi		A	400
Enerji saxlama motoru qiymətləndirilən gərginlik		V	AC, DC: 110; 220
Enerji saxlama motorunun qiymətləndirilən gücü		W	≤230
Enerji saxlama motorunun enerji saxlama müddəti		S	≤15
Bağlanış və açılan coilin gərginliyi qiymətləndirildi		V	DC: 110; 220
Bağlanış və açılan cərəyan reytinqi		A	1.05 (110v) 0.96 (220V)
Açılışın açılışı		mm	20 ± 2
Kontakt vuruş		mm	7.5 ± 1.5
Fərqli dövrlərin üç mərhələli birləşməsi		ms	≤2
Kontaktın bağlanması zamanı sıçrayın		ms	≤3
Əsas dövrə müqaviməti (divar kontaktı istisna olmaqla)		körpə	≤40
