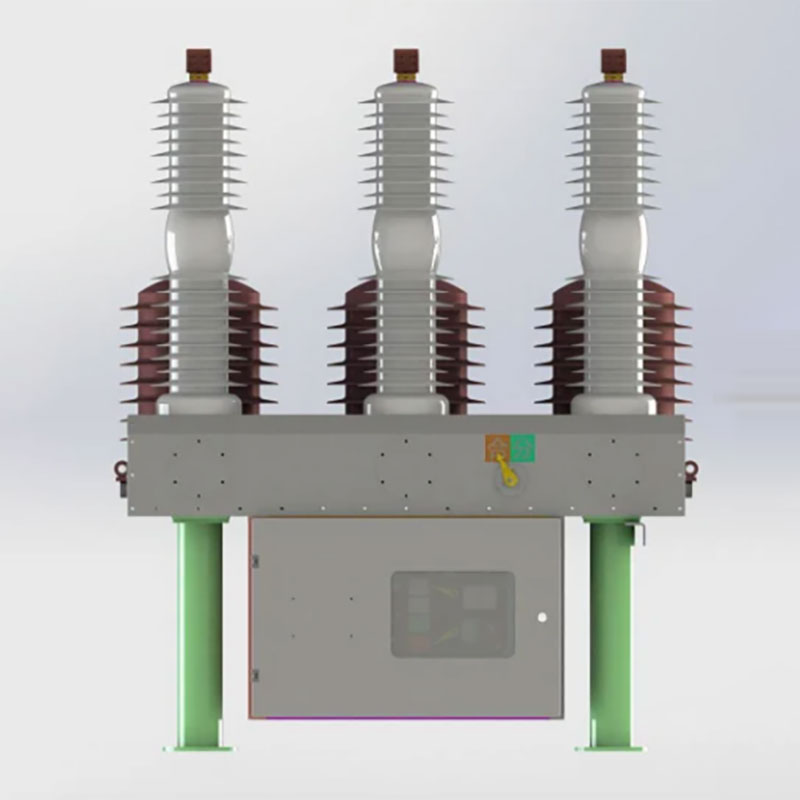

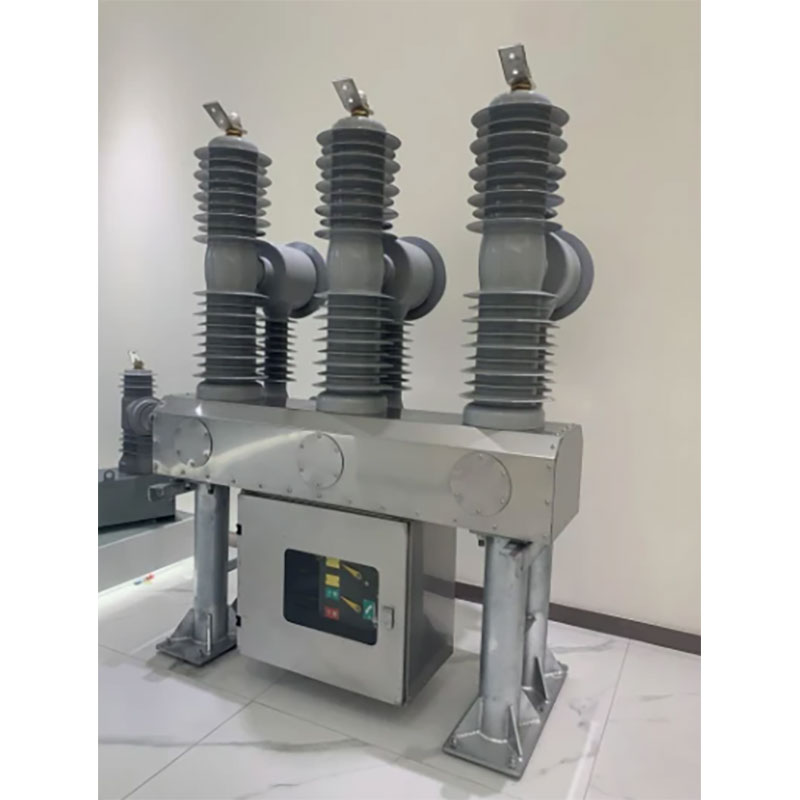

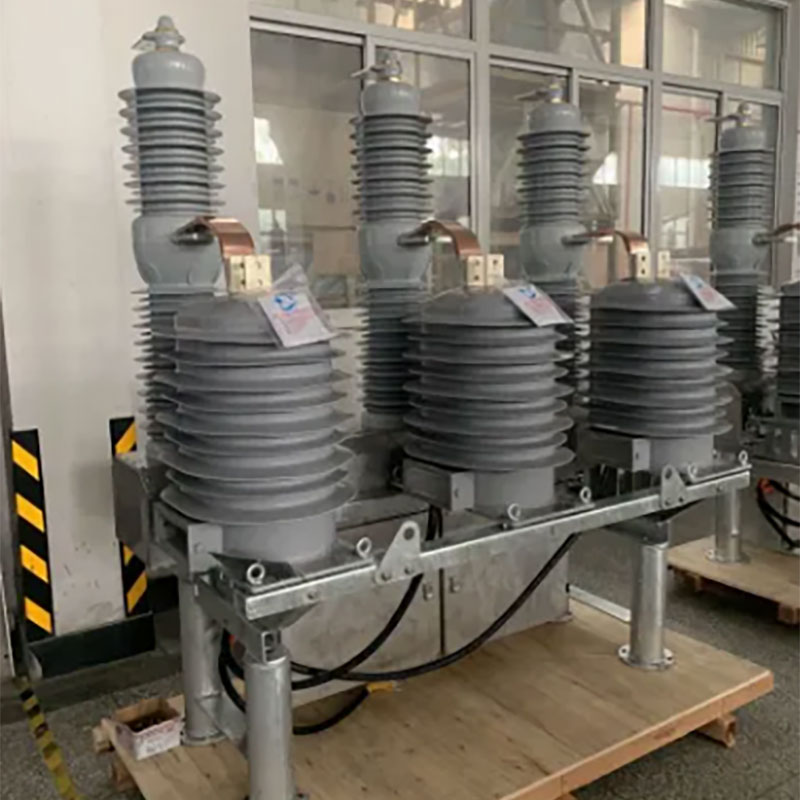

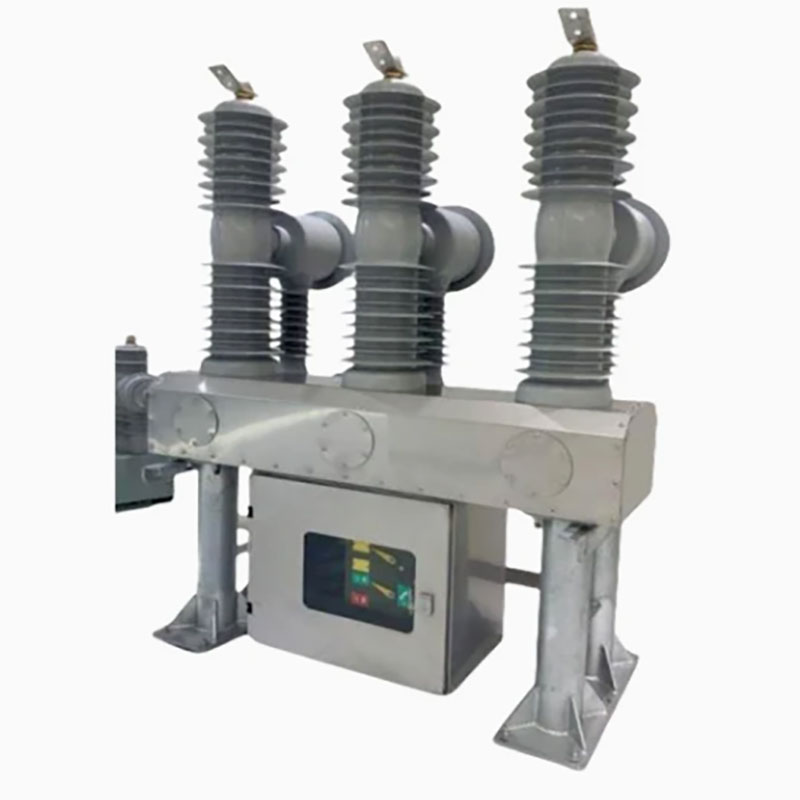

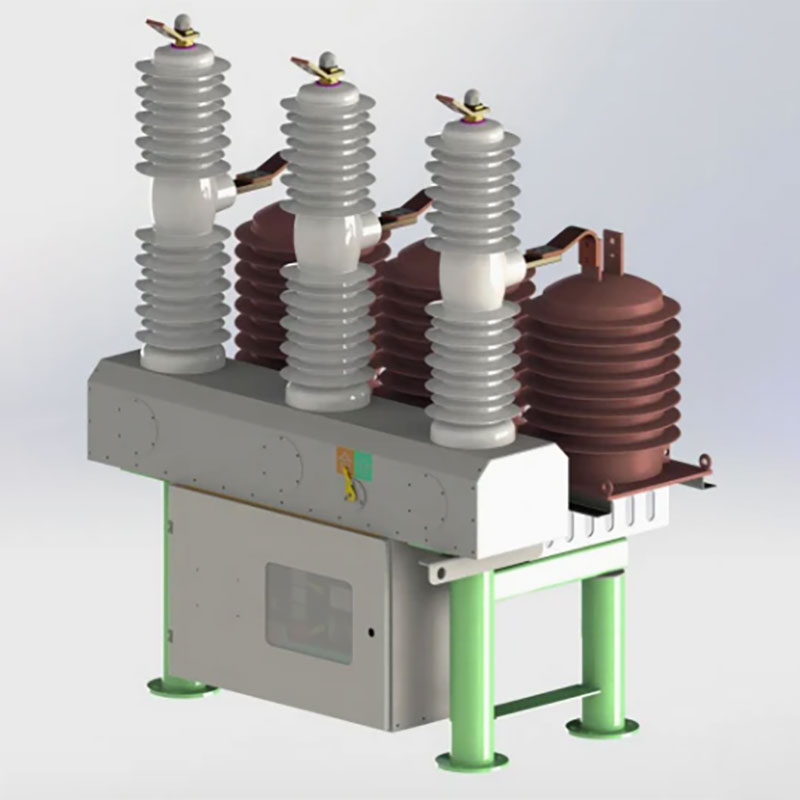

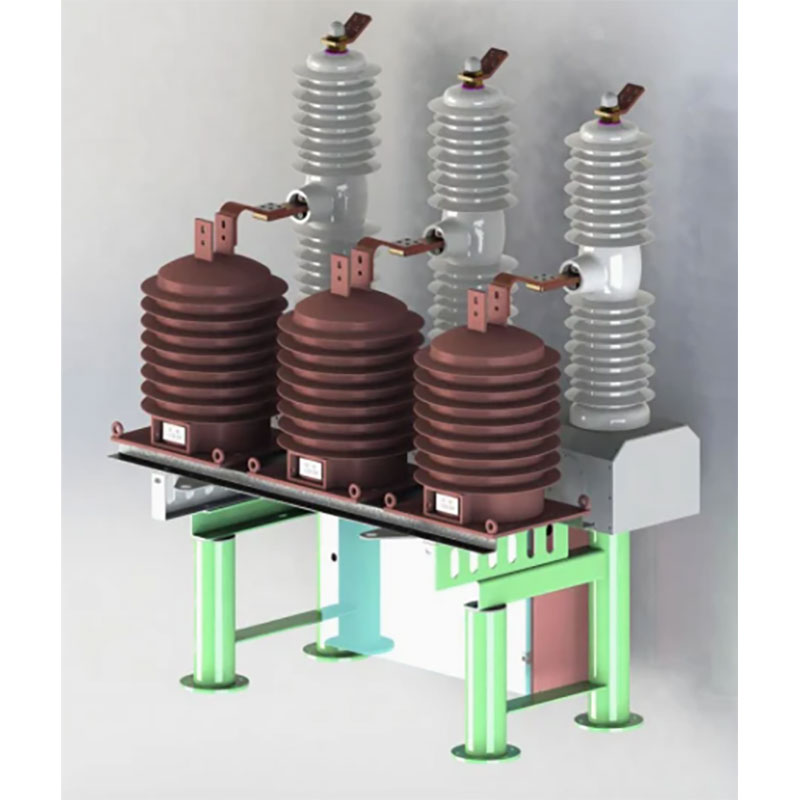

Açıq vakuum dövrə qırıcısı

Dahu Electric tərəfindən istehsal olunan açıq vakuum dövrə açarı, substansiyanın qidalandırıcı tərəfinə və ümumi qorunma, nəzarət və tez-tez açarın istismarına, nəzarət və mədən müəssisəsinə tətbiq olunan 50 Hz-in açıq paylama vahididir.

Sorğu göndərin

Məhsul təsviri

Dövrə sındırıcısının əsas orqanı vakuumun yox olması, sadə quruluş, güclü kəsici qabiliyyəti və uzun xidmət müddəti. Qütb epoksi qatran / silikon rezin kompozit izolyatorundan hazırlanmışdır, heç bir yağ və SF6 qazı, bu bərk izolyasiya edilmiş vakuum dövrə sındırıcısı məhdudlaşdırıcıdır.

Kompozit izolyasiya quruluşundan istifadə etdikdən sonra, açıq vakuum dövrə qırıcısı, normal iş şəraitində hava məsafəsi və sürünmə məsafəsinin tələblərinə cavab verir və dövrə açarının həcmini effektiv şəkildə azaldır, əsas keçirici loop vakuumun həcmini və dinamik və statik keçirici əlaqəsi, bu mərhələ cəmi 300 mm-dir. Əsas dövrə elektrik bağlantıları yüksək etibarlılıqla bütün sabit əlaqələrdir.

Məhsul təfərrüatları

Modul mexanizm

Modul mexanizm dizaynı, yüksək standart bir quruluş;

Mexanizmi toplaşmaq / sökmək və saxlamaq asandır;

Az sayda hissə ilə yüksək etibarlılıq

İnteqrasiya edilmiş şarj sapı, işləməyi rahat və asan edir

Qazan növü dirəyi

Ətraf mühitin yüngül izolyasiya materialı, PA66 yüngül, yüksək dielektrik performans təmin edir;

Məhsulun həyat dövründən sonra təkrar emal edilə bilən və asan bir şəkildə atılması;

Səmərəli və etibarlıdır;

Vakuum dövrə qırıcısı

IEC və GB standartlarının tələblərinə tam cavab verir;

Tamaşamı tamamlamaq, səhv olmayanların qarşısını almaq və istismarda təhlükəsizliyi təmin etmək;

Modul dizayn, qısaldılmış çatdırılma müddəti;

Kiçik Açılış Reysi və Əla performans;

Performans üstünlüyü

Məhsul, bistable daimi maqnit əməliyyat mexanizmi ilə təchiz olunmuş mexanizm, daimi maqnitlə birlikdə daimi maqnitlə təchiz olunmuşdur, buna görə də, açarın işləməsi, mexaniki hissələrin sayı ilə müqayisədə, mexaniki ötürmə zənciri qısaldılmışdır, mexanik həyatın yaxşılaşdırılması üçün mexaniki həyatın artırılması üçün qısaldılmışdır.

Əsas texniki xüsusiyyət

Texniki parametrlər
Hə	Maddə			Vahidi	Dəyər
1	Qiymətləndirilmiş gərginlik			kv	40.5
2	Qiymətləndirilmiş izolyasiya Səviyyə (dəniz səviyyəsi: 1000 m)	1 min güc tezlik tab gətirmək gərginlik	Quru test		95
			Yaş test (yer kənarda izolyasiya)		85
		Yıldırım impulsu gərginlik (zirvə) 1.2 / 50US			200
3	Reytinqli cərəyan			A	1600/2500
4	Qiymətləndirilmiş tezlik			Hz	50/60
5	Qısamüddətli Qısa Dövrə sındırma			bu	31.5
6	Əməliyyat ardıcıllığı			O-0.3s-co-180s- CO-180S-C
7	Qısa dövrə qırılan cari qırılma vaxtları			vaxt	20
8	Qısa dövrə bağlayan cərəyan (zirvə)			bu	80
9	Reytinqli zirvə cərəyana tab gətirin				50
10	Qısa müddətdə cərəyana tab gətirdi				31.5
11	Tamamilə vaxt			S	<0.125
12	Qısa dövrə müddəti qiymətləndirildi				4
13	Mexaniki həyat			vaxt	10000
14	Əməliyyat gərginliyi və köməkçi dövrə qiymətləndirilib gərginlik			V	110/220

Dövrə qırxanının mexaniki xarakterik parametrləri

Hə	Maddə	Vahidi	Dəyər
1	Əlaqə rəsmiləşdirilməsi	mm	18 ± 1
2	Overtravel ilə əlaqə saxlayın	mm	6 ± 1
3	Açılış sürəti	M / s	1.6 ± 0.2
4	Bağlama sürəti	M / s	0.8 ± 0.2
5	Üç fazanın açılışının və bağlanışının eyni vaxtında	ms	≤2
6	Fürsət məsafəsi	mm	680 ± 2
7	Sıçrayış vaxtı bağlamaqla əlaqə saxlayın	ms	≤3
8	Hər bir faza keçirici dövrə müqaviməti	körpə	≤60
9	Yekun vaxt	ms	25 ~ 60
10	Açılış vaxtı	ms	20 ~ 50
11	Enerji saxlama motorunun enerji tezliyi	W	110
12	Enerji Storae motorunun qiymətləndirilmiş gərginliyi	V	220
13	Max./min.motor gərginliyi		120% / 80%
14	Əməliyyat gərginliyini bağladı		220
15	Max./min. Əməliyyat gərginliyinin bağlanması		120% / 80%
16	Əməliyyat gərginliyini açan qiymətləndirilib		220
17	Max./min. Əməliyyat gərginliyinin açılması		120% / 65%

Əməliyyat mexanizminin texniki parametrləri
Hə	Maddə		Vahidi	Dəyər
1	Əməliyyat gərginliyi	Tripper açılış	V	AC220
		Tripperin bağlanması		AC220
2	Reytinqli müqavimət	Tripper açılış	Ω	56
		Tripperin bağlanması		56
3	Qiymətləndirilmiş çıxış gücü tezliyi	Tripper açılış	W	320
		Tripperin bağlanması
4	Enerji saxlama motor gücünün tezliyi			110
5	Avtomobil enerjisi saxlanmasının qiymətləndirilmiş gərginliyi		V	AC220
6	Enerji saxlama müddəti		S	≤10
